自動上料剪板檢測機

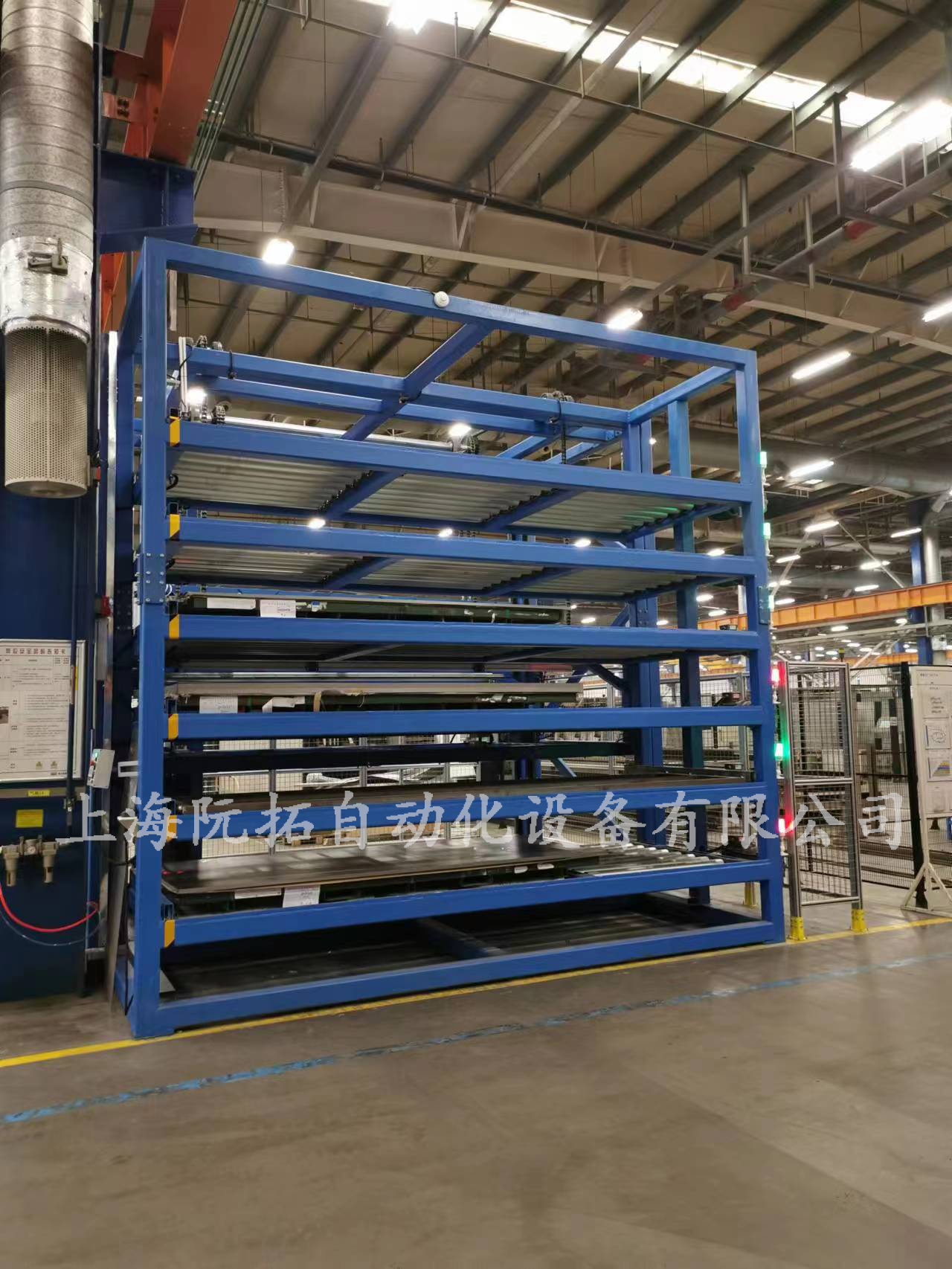

1、采用人工叉車上料，叉車將產品叉到料塔，掃碼綁定產品信息，每層裝有獨立輥筒輸送機，能向分板平臺往復運行。操作人員跟據需要選擇哪層物料，分板平臺自動到哪層，在確認安全情況下再啟動輥筒輸送機。

2、全程采用電機提升方式，四導柱+四根提升鏈條，保證平穩(wěn)上升，每層裝有傳感器檢測位置，自動停止。料塔每層裝有獨立輥筒式輸送機，能自動向分板平臺方向來回運行，人工選擇所需物料層，分板升降平臺自動送取料。

3、確認取料塔停止位置，分板升降平臺輸送機與料塔層間輸送機啟動，到位后輥筒輸送機停止運行，分板升降平臺運行到分板位置，分板器分板，分板成功，吸盤自動吸板，厚度檢測，檢測到雙板，則重新分料，檢測合格，分板輥筒分板 ，送料入輥筒，確認板料進入輥筒，上下氣缸壓緊，按下點動按鈕（或腳踏開關）膠輥啟動運行，向剪板機方向送板。

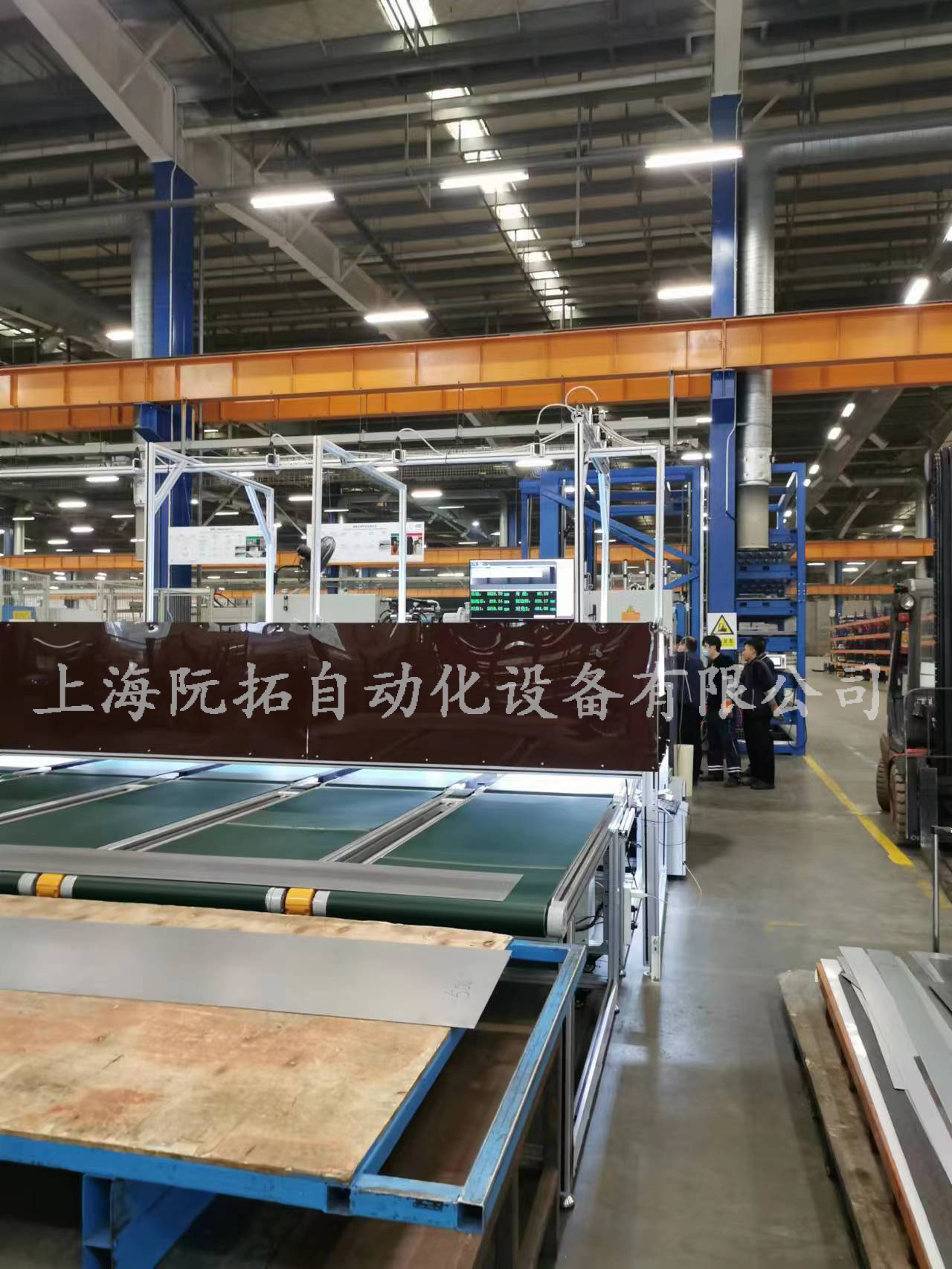

4、剪板機后支撐升降平臺，與剪板機聯動，輸送線中間加有升降裝置，支撐平臺上裝有傳感器，初步檢測鋼板尺寸長度，預調整CCD位置

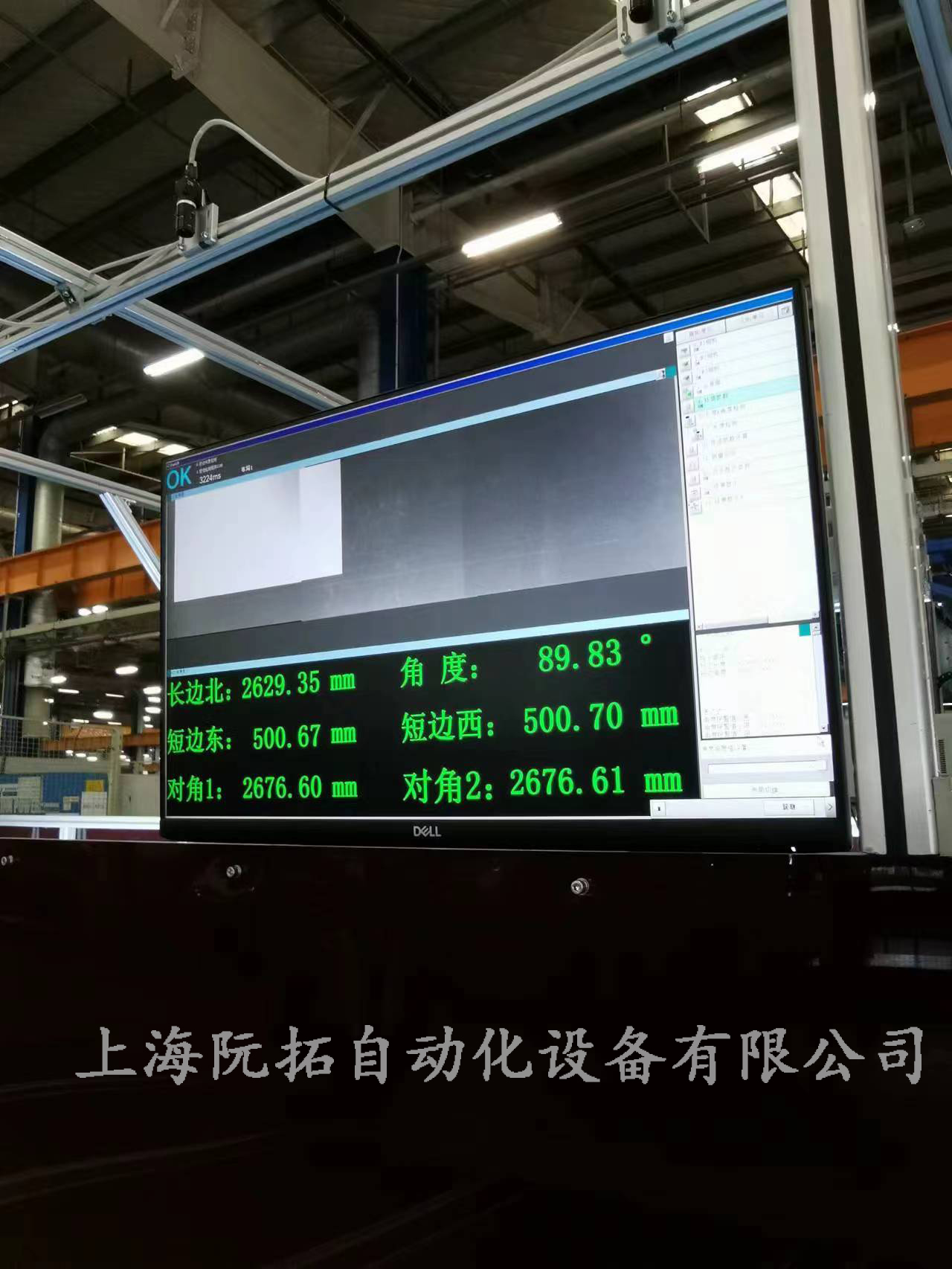

5、采用?？?/span>CCD相機，會顯示產品長度及寬度，通過算法計算對角線長度

如果是良品通過，不良報警同時停止運行。
